Richard Brink liefert Drainage- und Entwässerungssysteme für einzigartigen Thermen-Neubau
Eingefasst von einem beeindruckenden Gebirgspanorama bildet die Silvretta-Therme Ischgl dank ihrer kunstvollen Formgebung und Aussenfassade ein architektonisches Highlight. Nach dreijähriger Bauphase bietet die überaus nachhaltig und energiesparsam betriebene Wellnessoase ihren Gästen komfortablen Raum für Erholung und Sport gleichermassen. Die Gesamtkonzeption des Areals sah aufgrund der alpinen Lage die Installation leistungsstarker, aber ebenso designorientierter Entwässerungssysteme vor. Zum Einsatz kamen diverse, teils massgefertigte Lösungen aus dem Sortiment der Richard Brink GmbH & Co. KG.
Vom Wasser zum Dampf

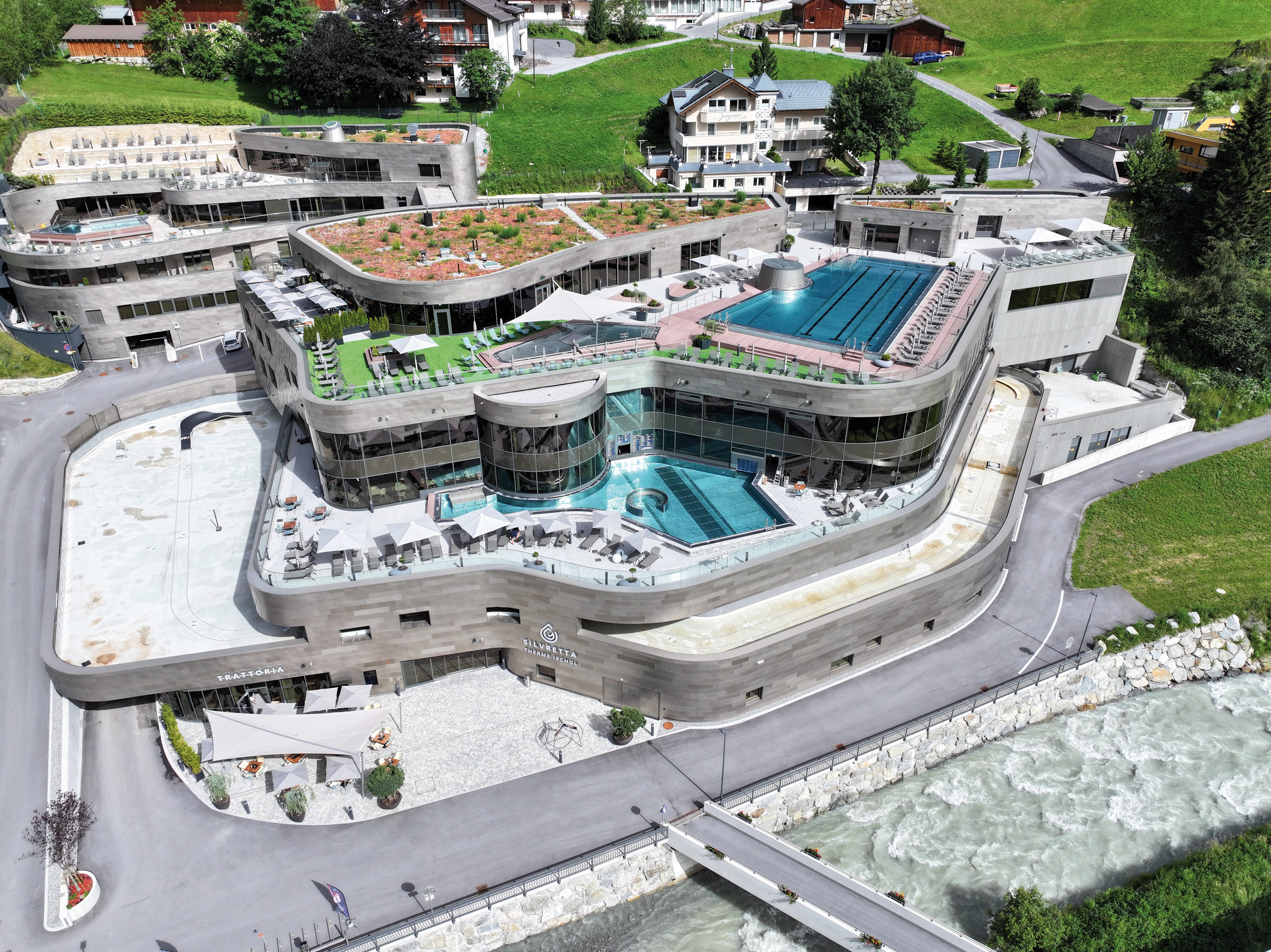

Wie eine Wolke sollte sich der knapp 6000 Quadratmeter grosse Thermenkomplex gewissermassen an den Hangkanten des alpinen Tals verfangen und über die aufsteigenden Geschosse hinweg Aktivitäten entsprechend der Aggregatzustände Eis, Wasser und Dampf anbieten. Äusserlich fällt dem Betrachter vor allem die schwungvolle Gebäudestruktur ins Auge. Betont wird diese durch die champagnerfarbene Edelstahl-Fassade, die je nach Sonnenstand unterschiedliche Farben reflektiert. Die grosszügigen Glasfronten des Gebäudekomplexes vergrössern den Innenraum perspektivisch nach aussen und schaffen eine direkte Verbindung zur Gebirgsumgebung der Therme. Die zwei Gebäudeteile umfassen Angebote für jeden Geschmack wie eine Eislaufbahn, Sport- oder Outdoorbecken, eine Saunalandschaft, einen Medical Spa und vieles mehr.
Energetisch fusst das Gesamtkonzept des Neubaus der Silvrettaseilbahn AG auf höchster Nachhaltigkeit und einem fossilfreien Betrieb: Neben einer maximalen Dämmung verfügt die Silvretta-Therme zum einen über Wärmerückgewinnungsanlagen. Zum anderen wird das gesamte Gebäude mit Ausnahme der Freibecken durch Erdwärme beheizt. Möglich wurde dies dank der Architektengemeinschaft Krieger-Wimreiter, bestehend aus der Krieger Architekten | Ingenieure GmbH in Velbert und der Wimreiter & Partner GmbH aus dem österreichischen Saalbach als Generalplaner.
Der alpinen Witterung zum Trotz
Besonders auf den gepflasterten Aussenterrassen kommen die Gäste in den Genuss der eindrucksvollen Naturlandschaft. Insgesamt umfasst das Aussenareal eine Fläche von circa 2500 Quadratmetern, wovon rund 1900 Quadratmeter mit Pflastersteinen versehen wurden. Für diese Massnahme zeichnete die Ofenbau Tschiderer GmbH & Co. KG aus Pians verantwortlich. Der Experte für Ofenbau, Fliesen- und Natursteinarbeiten, Badsanierungen sowie die Gestaltung von Garten- und Aussenanlagen setzte im selben Zuge die Montage verschiedener Lösungen zur Drainage und Entwässerung der Terrassenflächen um. Denn aufgrund der exponierten Hanglage der Therme waren Planung und Umsetzung eines leistungsstarken Regenwassermanagements unerlässlich: «In der Region ist mit starken Niederschlägen in Form von Regen oder Schnee zu rechnen. Entsprechend bedurfte es funktionaler Lösungen, die in der Lage sein sollten, Regen oder Wasser in Folge einer Schneeschmelze aufzufangen und kontrolliert abzuleiten», erläutert Norbert Tschiderer, Geschäftsführer der Ofenbau Tschiderer GmbH & Co. KG. Darüber hinaus waren im Bereich der Einfahrt und des Eingangs für aufkommenden Gäste- und Anlieferungsverkehr sowie für mögliche Schneeräumungen mithilfe schwerer Gerätschaften auch Produkte in Schwerlastausführung gefragt. Aufgrund jahrelanger Erfahrung und guter Zusammenarbeit bei vorangegangenen Bauvorhaben entschieden sich die Verarbeiter für die vielseitige Produktpalette der Firma Richard Brink, wodurch sie sämtliche Entwässerungslösungen aus einer Hand erhielten.
Vielseitige Lösungen aus einer Hand
Für das Projekt fertigte der Metallwarenhersteller insgesamt 58 Meter höhenverstellbare Drainagerinnen mit passenden Längsstabrosten aus Edelstahl, 216 Meter Stichkanäle, 22 Meter Doppelschlitzrinnen für den Schwerlastbereich, 47 Drainagegullys und zwei Lkw-befahrbare Schachtabdeckungen. Am Haupteingang sichert ein Rinnenstrang, bestehend aus der Doppelschlitzrinne «Gemini Magna», eine funktionale Entwässerung des Bereichs und ist zudem problemlos befahrbar. Die Rinne setzt sich aus einer Steinschale und dem Rinnenkörper zusammen. Dieser fasst die Schale komplett ein und bildet in Kombination mit deren Wandung den Doppelschlitz des Systems aus. Mittels Schraubverbindungen lässt sich die Steinschale an der Rinne fixieren. Aufgrund der entnehmbaren Schale, welche standardmässig für einen 80 Millimeter hohen Belag konzipiert ist, lässt sich der Rinnenkörper vollständig revisionieren.
Am selben Ort wurden zwei Kanalschächte mit den Schachtabdeckungen «Solid» in der Lkw-befahrbaren Variante des Metallwarenherstellers abgedeckt. Diese bestehen aus dem Einfassungsrahmen und der standardmässig 80 Millimeter hohen Pflasterschale. Letztere wird als Deckel auf den Rahmen, aus dem über Drainagelöcher anfallendes Wasser abfliessen kann, gesetzt und dort das vorhandene Plattenmaterial eingeklebt oder mit Unterbau eingebracht, um die Fläche gleichmässig zu gestalten. Flansche an den Aussenseiten zur Einfassung des Plattenmaterials und an den Innenseiten mit EPDM-Dichtung zum Nässe- und Geruchsschutz als Auflagefläche für die Pflasterschale runden die Schachtabdeckung ab.
Detaillierte Planung als Erfolgsgarant
Sowohl an der Schwelle des Eingangsbereichs als auch entlang mehrerer Türbereiche auf den Aussenterrassen der Outdoorpools montierte das Team der Ofenbau Tschiderer GmbH & Co. KG höhenverstellbare Drainagerinnen des Typs «Hydra», die zum Teil individuell auf Mass gefertigt wurden. Dank der stufenlosen Höhenangleichung war es möglich, die Drainagerinnen mit nur wenigen Handgriffen an die örtlichen Gegebenheiten anzupassen und einen barrierefreien Übergang zwischen Innen- und Aussenbereich zu realisieren. Auf die Rinnenlängen und -breiten abgestimmte Edelstahl-Roste verleihen den Drainagerinnen optisch einen zeitlos eleganten Abschluss. Die sieben mal sieben Millimeter starken Längsstäbe greifen die Linienführung der Fassadenbereiche gekonnt auf und reflektieren einfallendes Licht auf ansprechende Weise. Auch funktional sind sie die geeignete Wahl, da die Stäbe problemlos mit blossen Füssen beschritten werden können.
Auf der Pflasterfläche wurden die Drainagerinnen um insgesamt 47 Edelstahl-Drainagegullys ergänzt und diese ebenfalls mit sieben mal sieben Millimeter starken Längsstabrosten abgedeckt. Über in Summe 216 Laufmeter der Stichkanal-Profile «Subterra» wird auf dem Areal anfallender Niederschlag unterhalb der Pflasterung gezielt zu Abläufen geleitet und kontrolliert entwässert. Im Verbund gewährleistet das System aus verschiedenen Produktlösungen des Metallwarenherstellers ein leistungsstarkes und effizientes Regenwassermanagement, welches die detaillierte Planung und Zusammenarbeit aller beteiligten Gewerke widerspiegelt. «Die Produktberatung der Firma Richard Brink ist absolut erstklassig und zeichnet sich durch ihre aussergewöhnliche Qualität und Kompetenz aus. Das Unternehmen hält zuverlässig alle versprochenen Liefertermine ein. Darüber hinaus ist die Ausführungsqualität auch der massgefertigten Produkte hervorragend und erfüllt all unsere Wünsche und Ansprüche. Aus voller Überzeugung können wir die Firma Richard Brink daher ohne jegliche Bedenken weiterempfehlen», lobt Norbert Tschiderer abschliessend.
Über Richard Brink
Die Firma Richard Brink ist ein mittelständisches Familienunternehmen in zweiter Generation aus Ostwestfalen, welches sich in seiner über 45-jährigen Geschichte als Experte für die Metallwarenfabrikation am Markt etabliert hat. Von der Produktentwicklung und Konstruktion über die Fertigung bis hin zur Beratung und dem Vertrieb werden jegliche Prozesse inhouse abgewickelt und verantwortet.
Die Produktpalette umfasst Drainage- und Entwässerungslösungen, Pflanzsysteme sowie Lösungen für Dachflächen und Wandbereiche, die Industrie, Bäder und Küchen. Mass- und Sonderanfertigungen ergänzen das umfassende Standardsortiment des Metallwarenherstellers. Weitere Informationen unter www.richard-brink.de.
Das Schwesterunternehmen Brink Systembau GmbH hat sich vor allem auf den Ausstellungsbetrieb spezialisiert. Es vertreibt unter anderem modulare Messebausysteme, die von der Richard Brink GmbH & Co. KG produziert werden. Hinzu kommen weitere Produkte wie LED-Lichtwände mit vollflächiger Hinterleuchtung oder Paketboxen als sicherer Ablageort für private sowie gewerbliche Warensendungen.
